我們都知道空調是用來製冷暖的一種家電,而究其原理,很多朋友都一定並不知道。

今天,編輯就給大家帶來了空調原理詳細解析,感興趣的朋友別錯過。

  制熱過程:實線表示制熱狀態

  制熱時四通閥開閉狀態與製冷是正好相反,流經的順序是:

  壓縮機高壓出口經四通閥1---4到消音器---截止閥(也稱低壓閥或維修閥)---室內機熱交換器---回到室外機截止閥(也稱高壓閥)---毛細管---熱交換器---四通閥2---3到儲液器---壓縮機低壓側。

  室外機的熱交換器上的溫度傳感器(熱敏電阻)用於製冷時檢測熱交換器的管道溫度,如果溫度異常升高則可計算出管道壓力,進而把溫度異常信號送給控制板。

  室外機的室外溫度傳感器(熱敏電阻)主要用來檢測室外環境溫度。

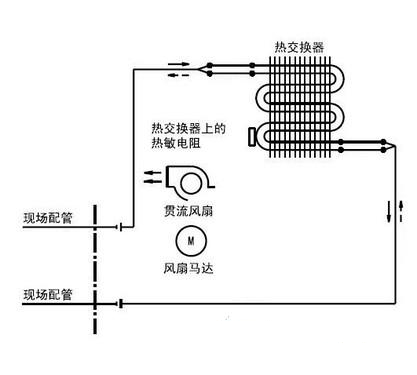

室外機工作原理圖

  製冷過程

  製冷時壓縮機高壓出口經過四通閥1-2到熱交換器進行熱交換,使過熱蒸汽逐漸變成飽和蒸汽,進而變成飽和液體或過冷液體。

通過毛細管節流降壓後的製冷劑液體(混有飽和蒸汽)---到室外機截止閥(也稱高壓閥)進入室內機熱交換器(蒸發器),從周圍介質吸熱蒸發成氣體,實現製冷。

在蒸發過程中,製冷劑的溫度和壓力保持不變。

從蒸發器出來的製冷劑已成為乾飽和蒸汽或稍有過熱度的過熱蒸汽了。

物質由液態變成氣態時要吸熱,這就是空調製冷。

室內機回氣:

回氣管到室外機經由截止閥(也稱低壓閥或維修閥)進入消音器--四通閥4-3到壓縮機低壓回氣側完成製冷循環。

室內機工作原理圖

  室內機工作原理解析

  室內機熱交換器溫度傳感器(熱敏電阻)檢測熱交換器溫度,如製冷或製熱時在一定時間內熱交換器溫度達不到所規定的管溫,傳感器會把不正常信號送給控制板進行分析,例如係統內製冷劑不足或無製冷劑,室內機管溫就不正常,傳感器會把不正常信號送給控制板,控制板做出停處理,進而保護壓縮機,避免壓縮機長時間高溫運轉。

因為壓縮機長時間高溫是極有可能被燒毀的。
, , , , , , , , ,
