電風扇程式控制控制的特點主要有以下幾個方面:

1)風速可調,一般為強、中、弱三檔控制。

2)仿自然風功能,自然風為三檔風速間歇隨機變化。

3)睡眠風功能,採用間歇控制方式,以適合人體生理要求。

4)定時功能,普通風和睡眠風均能進行定時控制。

5)LED顯示功能,一般顯示當前的操作方式。

6)設有手動輕觸開關和遙控器。

7)電路中設有過流保護元件,以防電風扇過流損壞。

專為電風扇控制電路設計的電腦晶片種類繁多,僅以MH8822單片機為例做簡單介紹。MH8822微電腦程式控制電風扇的電原理圖如圖4-21所示。


+

該電風扇設有強、中、弱3擋風速控制。計時器選擇分3種:60、120、240min;或30、60、120min;或60、120min。還具有仿自然風3檔:強、弱、睡週期。

另外還具有風扇扇頭搖頭和照明、遙控輸入等其他功能。

每項操作皆有對應LED顯示,按鍵時有音響。


1.晶片MH8822

M118822為28腳雙列直插式CMOS積體電路,其內部是四位單片機及特別編制的程式,能實現各種控制功能。

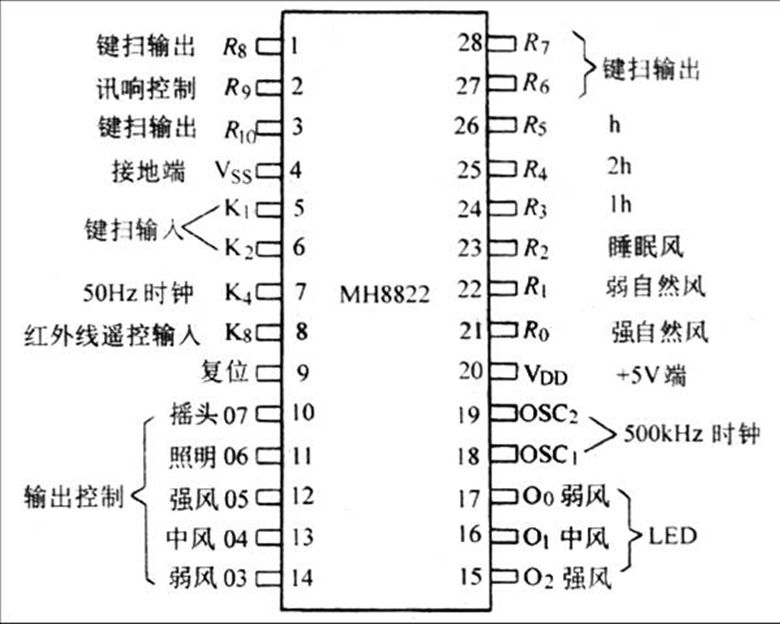

晶片管腳功能如圖所示。



2.電路功能分析

(1)風量方式控制

1)風速控制鍵:晶片MH8822的l2、13、14腳為高電平,分別使相應的晶閘管觸發導通,這樣便可得到可供選擇的3種風速,按強風—中風—弱風順序迴圈變換,並且指示相應檔位的發光二極體LED發光。

2)仿自然風控制鍵:從中斷方式(即不仿自然風方式)起,按動—次則變換一種方式,按強週期—弱週期—睡眠週期的順序迴圈變換,並且相應的LED發光,在強或弱週期自然風下運轉時,如果按動仿自然風控制鍵,則變為低速運轉。

在睡眠週期自然風下運行時,如果按仿自然風鍵,則變為弱風速長期運行。
(2)定時控制

當晶片MH8822的3腳與5腳間接有二極體VD14時,計時器選擇時間為60、120、360min,3腳與5腳間不接VD14,計時器選擇時間為60、120、240min;若VD14接至l腳與5腳,則計時器選擇時間為30、60、120min。在電風扇運轉狀態下,重複按定時控制鍵,計時器按60min—120min—360min迴圈。

(3)搖頭電機控制

當晶片MH8822的10腳輸出高電平時,VD16導通,觸發VS18導通,搖頭電動機運轉。

(4)蜂鳴器控制

當晶片MH8822每接收一次有效指令,2腳輸出高電平時,三極管VT31、VT33工作,經電阻R16的正回饋作用構成振盪,使壓電片BC發聲,當2腳輸出低電平時無效。

(5)顯示電路

當晶片相應端子輸出高電平時,對應的發光二極體發光,顯示電風扇當前的工作狀態。

(6)遙控控制

遙控接收電路主要由MR8l81積體電路和紅外線光敏二極體VD9組成,接收到的信號經放大後送入晶片MH8822的8腳,經晶片解碼並執行操作。
