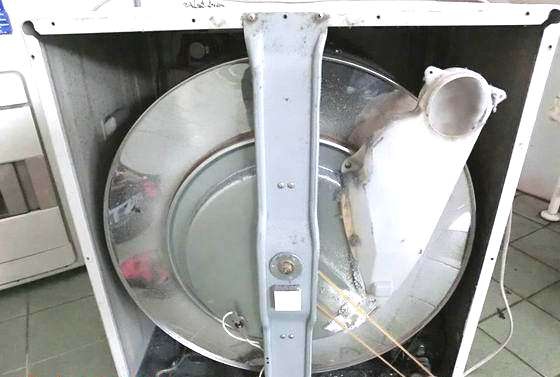

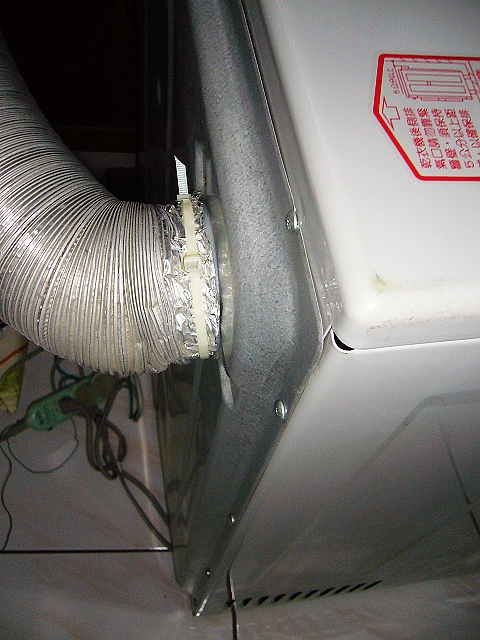

加裝熱風導管排放熱氣,因衣物烘乾時棉絮非常容易飛出,附著乾衣機附近,造成環境髒亂發霉。

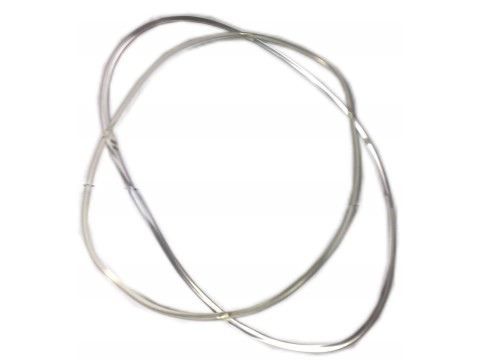

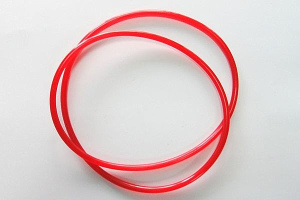

圓形皮帶



IMGP2217(001)

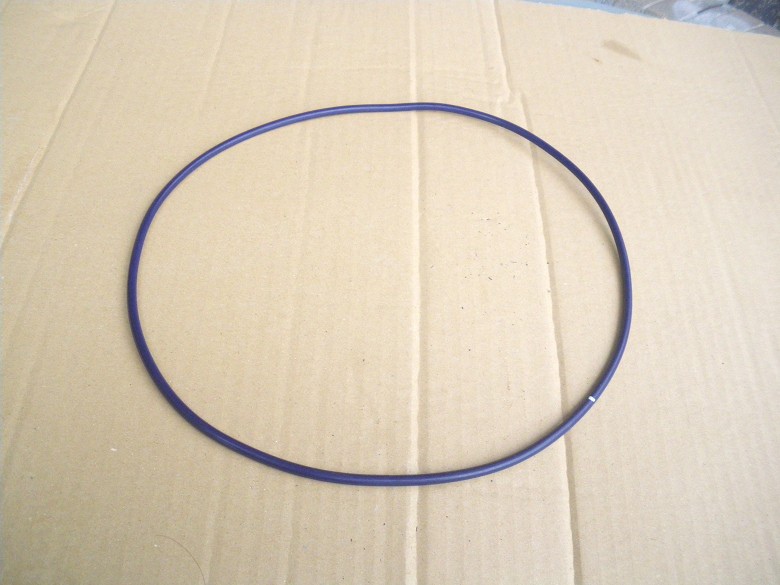

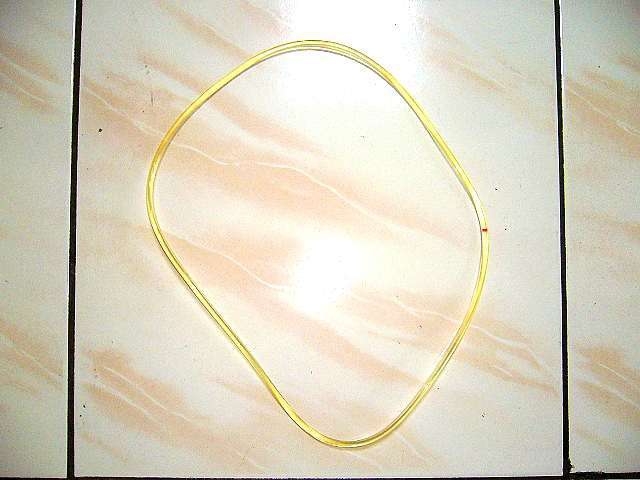

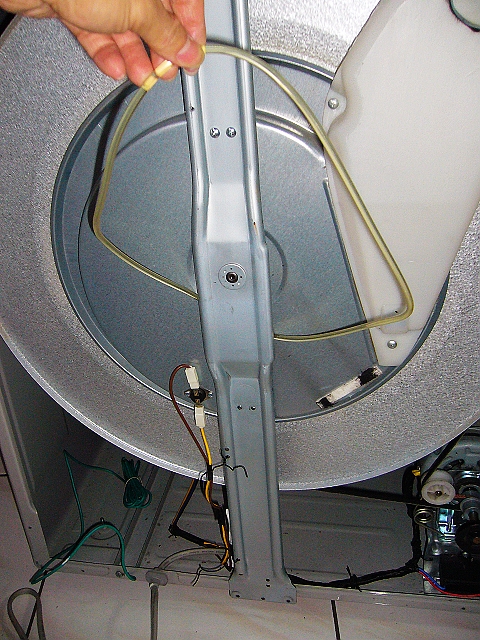

圓形皮帶斷掉時,因滾筒還在轉不易發現,等發現時加熱器可能已經燒毀。

  202590578_1.jpg 圓形皮帶斷掉一.jpg

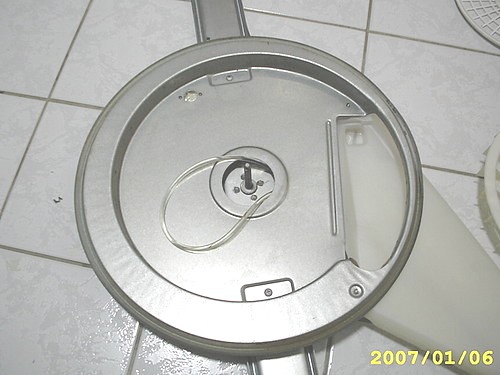

圓形皮帶斷掉情況就是這樣。圓形皮帶斷掉 P1160123_副本.jpg

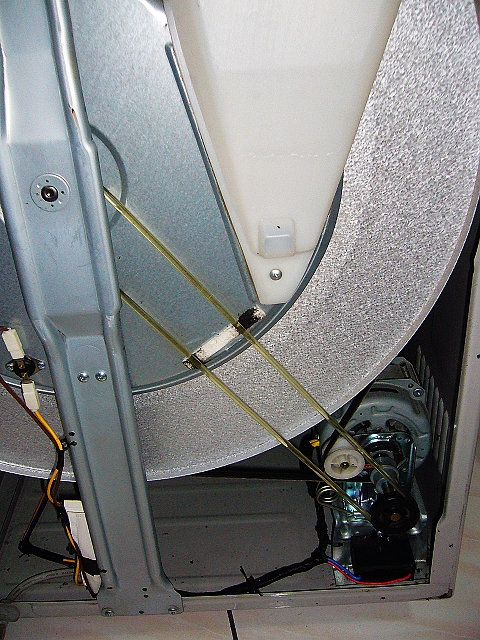

裝配時下長上短,要先由下往上順序套入,避免皮帶刮傷,易斷裂。

202587376_o.jpg       untitled1.bmp 202588911_o.jpg202590008_o.jpg

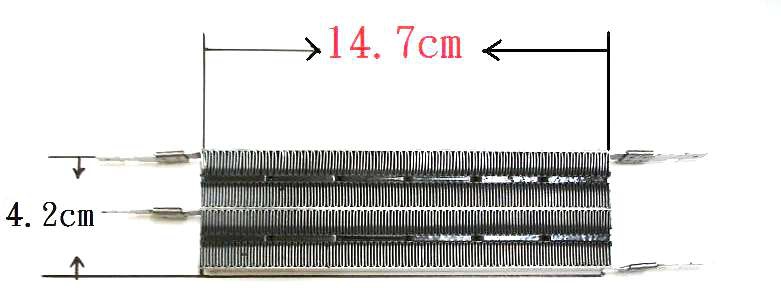

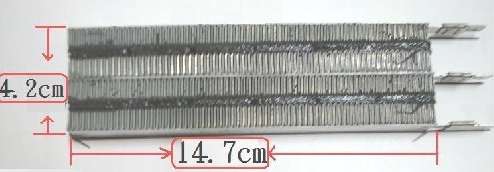

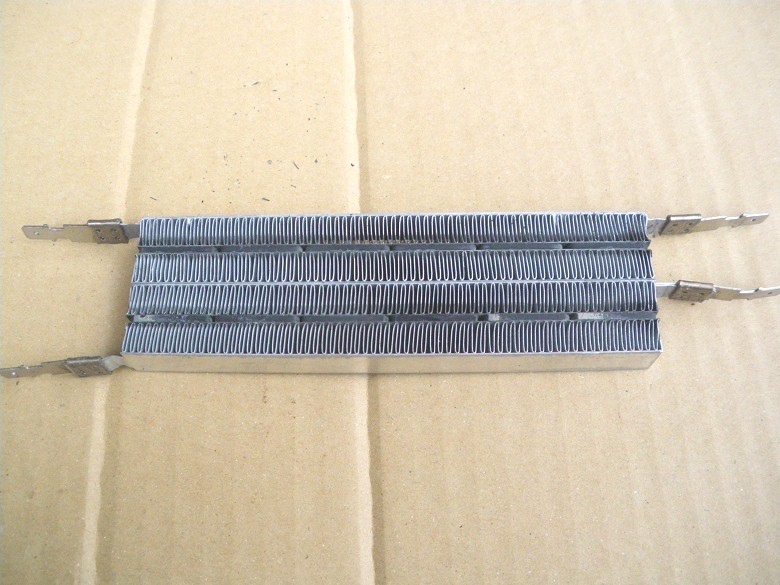

PTC加熱器三腳 PTC加熱器四腳 PTC加熱器四腳

PTC加熱器三腳一 PTC加熱器四腳一

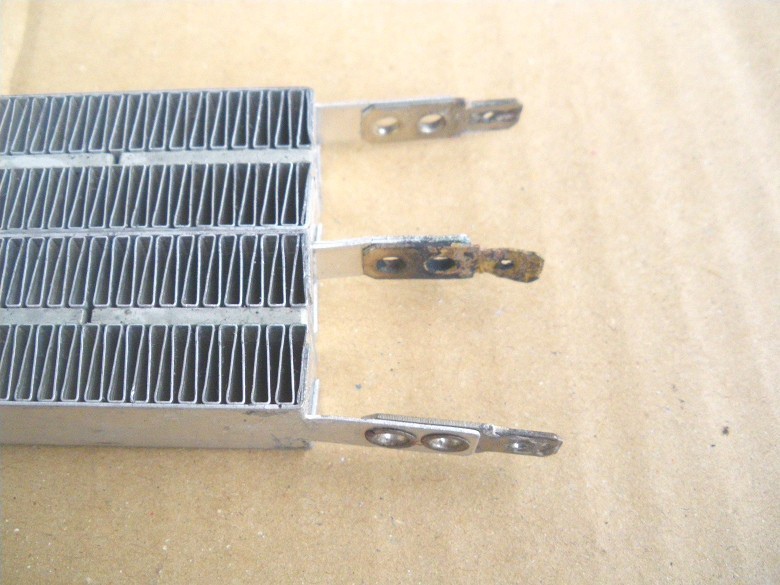

接線腳燒焦就是壞了,

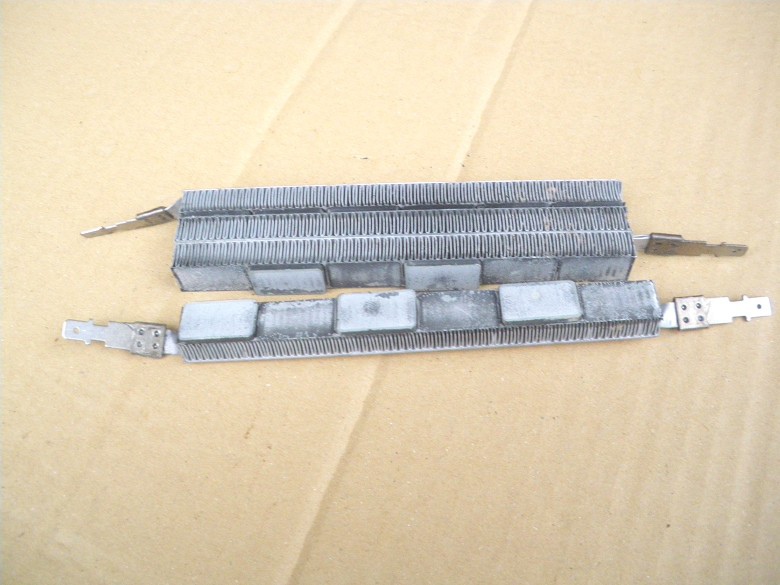

PTC加熱器3

爆開造成溫度變低烘衣時會烘很久

PTC加熱器1 PTC加熱器2.jpg p132049687490.jpg

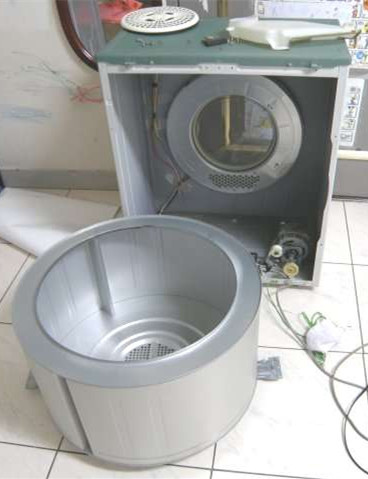

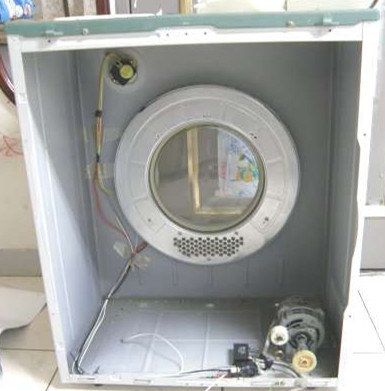

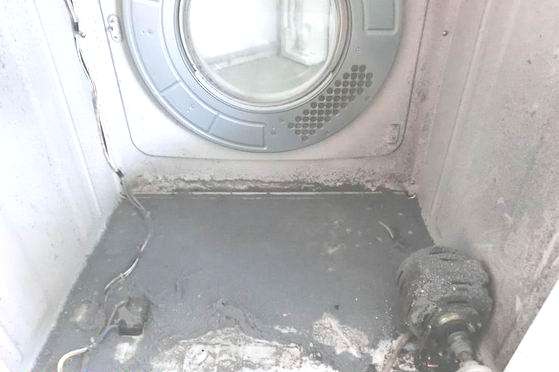

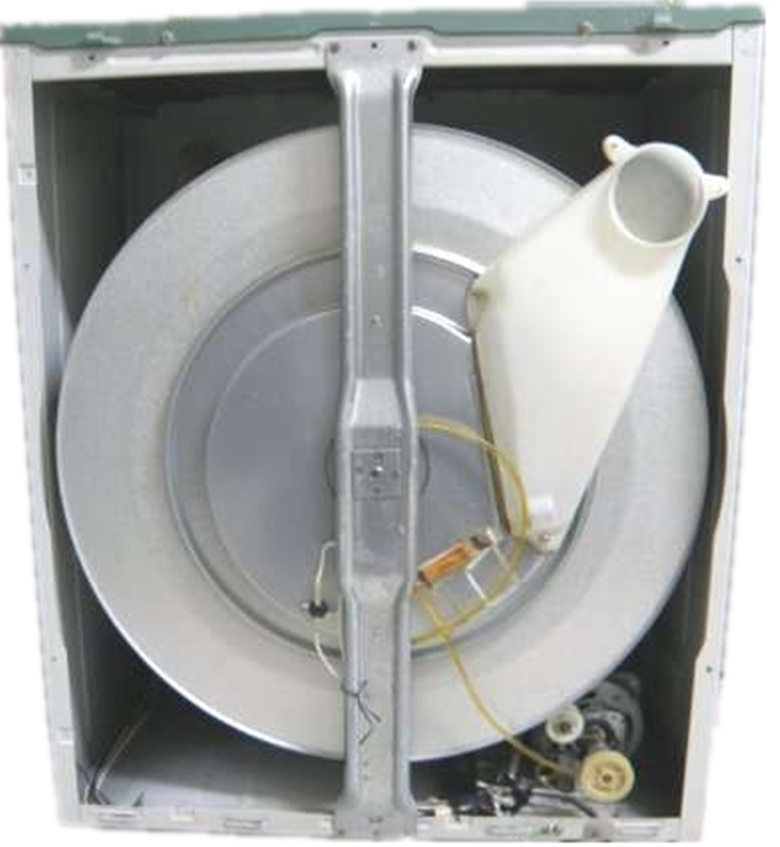

乾衣機使用久後,裡面囤積很多棉絮,容易造成機件故障,嚴重還會起火燃燒,所以要定期清潔。

p132049687688.jpg P1220198_副本.jpg p132049687866.jpgp132049688180.jpg

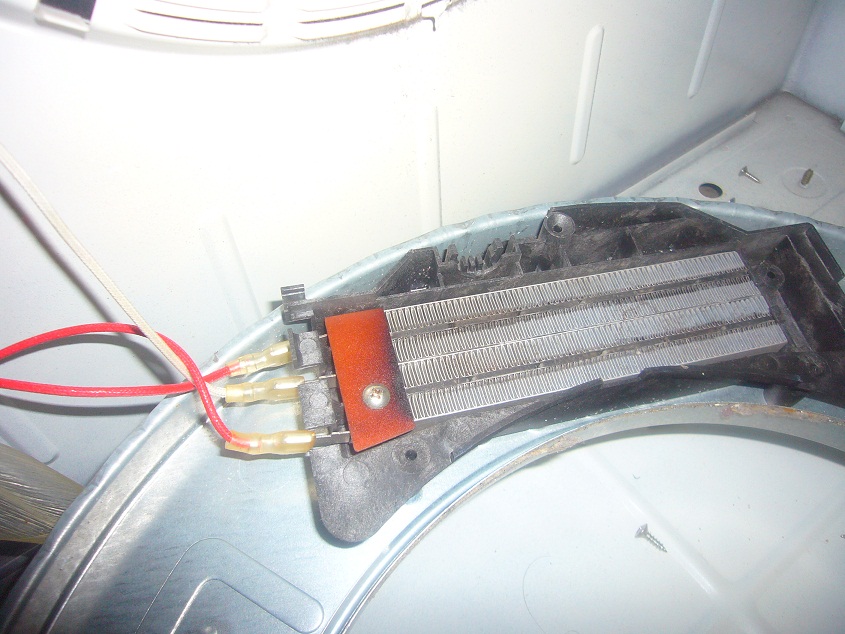

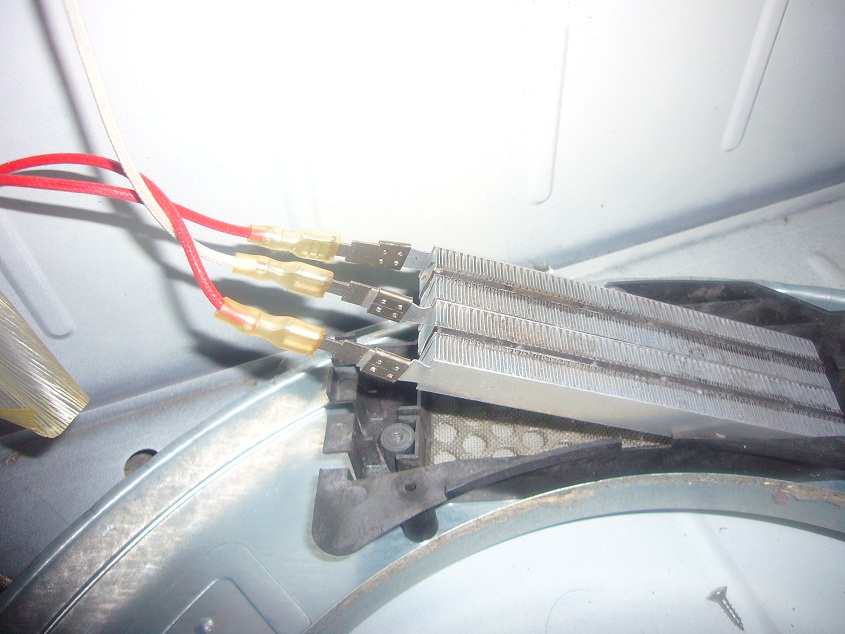

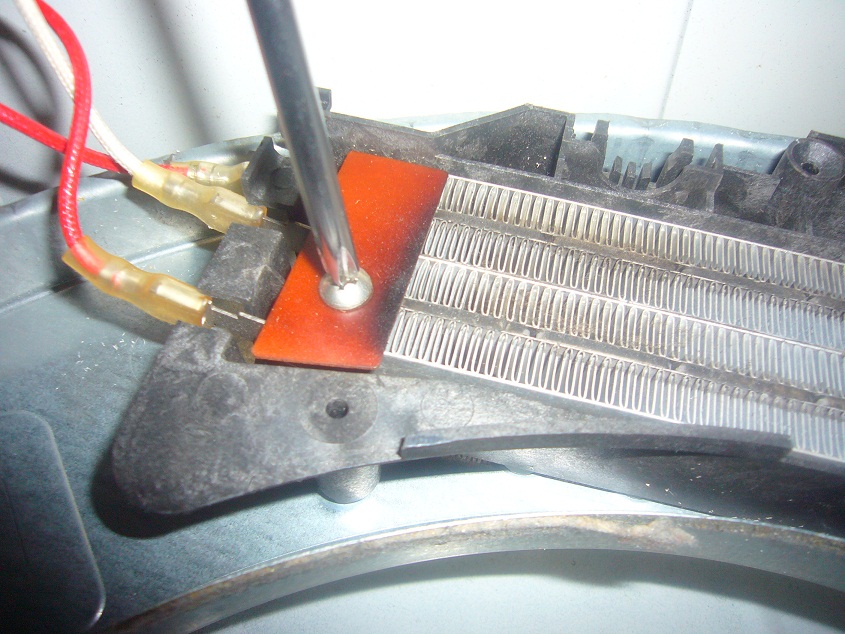

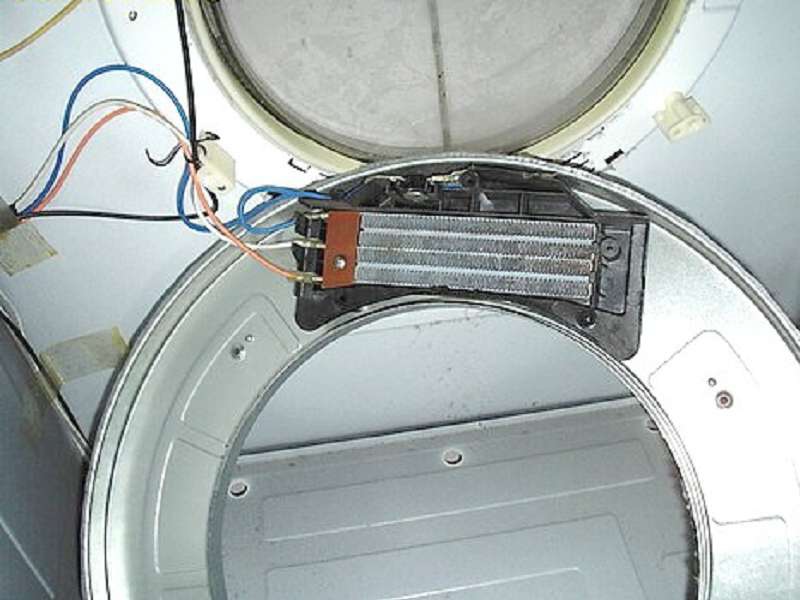

更換加熱器注意接線,千萬別接錯,會造成短路跳電,最好事先拍照回裝時好對照。

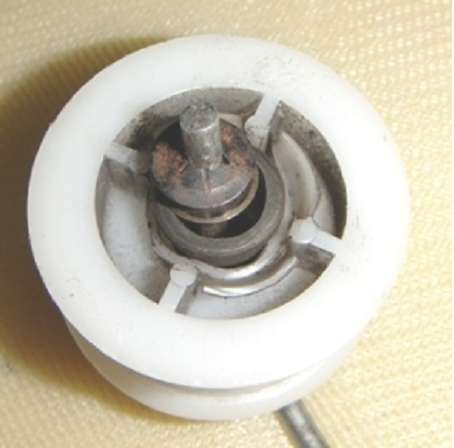

P1220197_副本.jpg P1160553.JPG ys_3xYSUvz5zIgIzVEoGvQ.jpg 溫度保護器二.jpg       P1160555.JPG P1160556.JPG P1160554.JPG       烘乾機2.JPG Oe08NvFUBSLRLAfi8_uXNw.jpg         dr106.jpg dr107.jpg   張力輪

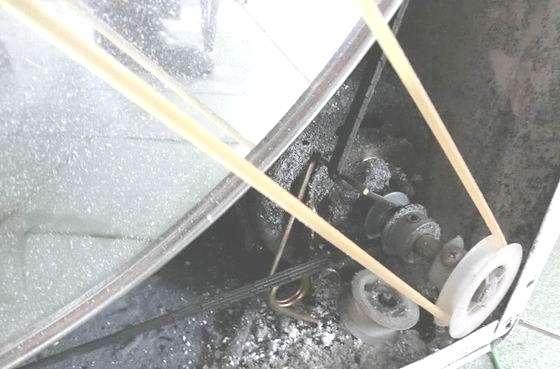

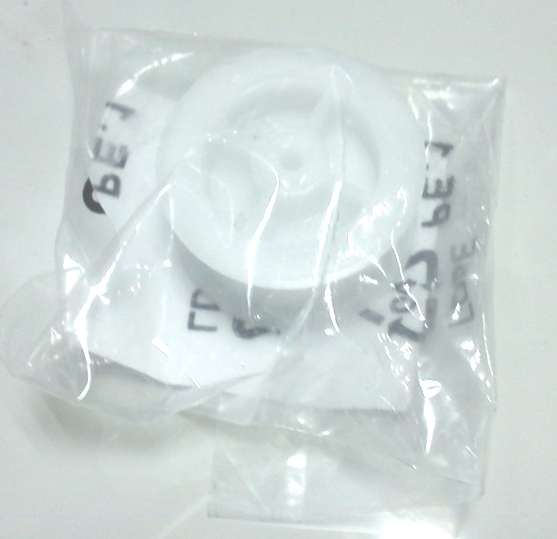

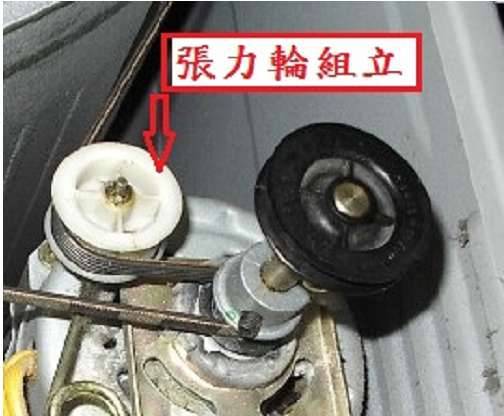

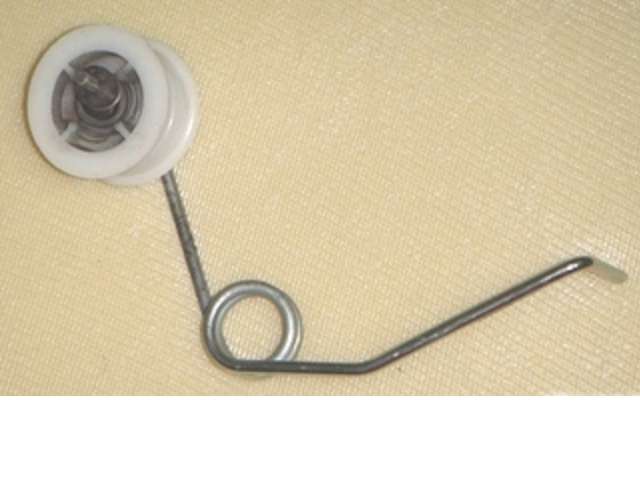

張力輪裝配位置像這樣 初期故障會發出支支支叫

刺耳難聽的聲音最後滾筒不會動 加熱器持續加熱可能會燒毀或把衣物燒壞 張力輪三 張力輪一 張力輪二       滾筒皮帶二

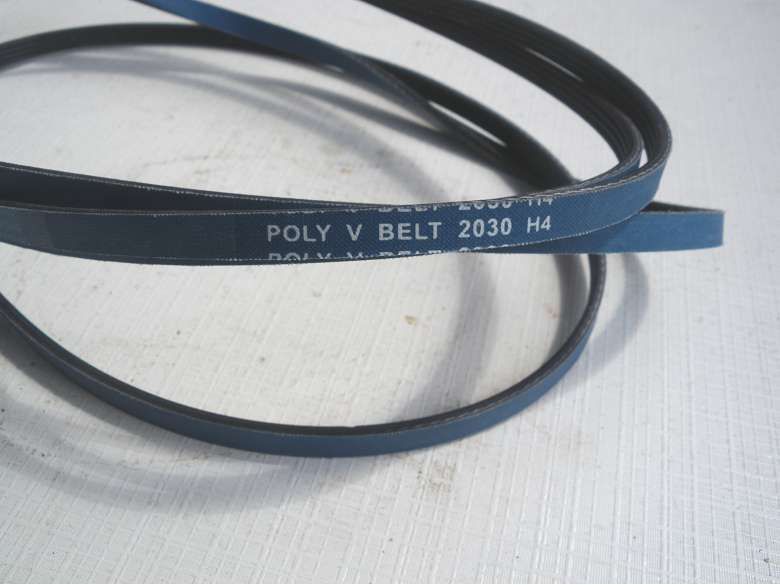

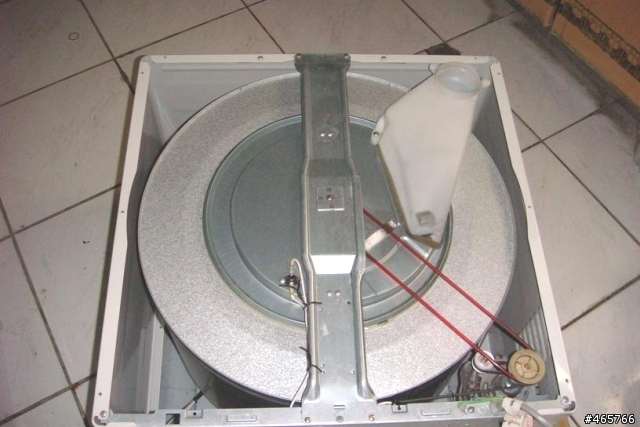

滾筒皮帶裝配時套住整個滾筒

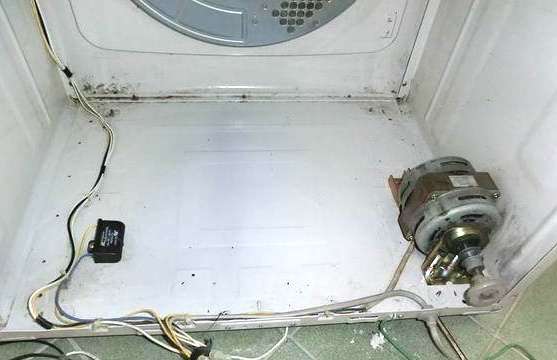

馬達2           馬達1

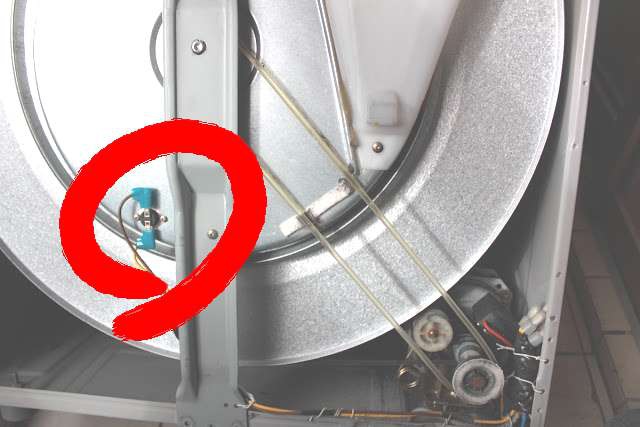

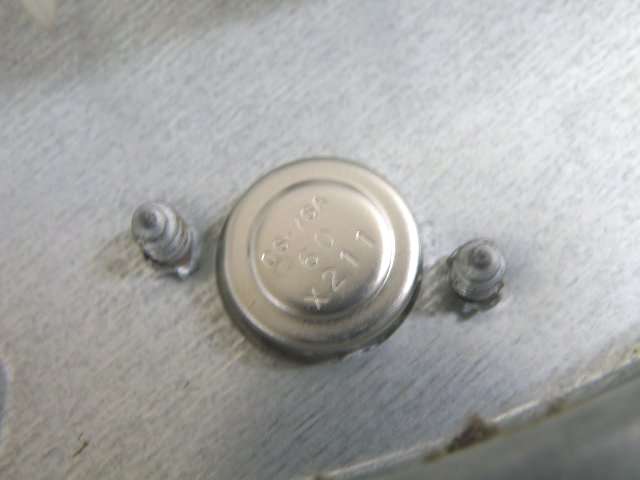

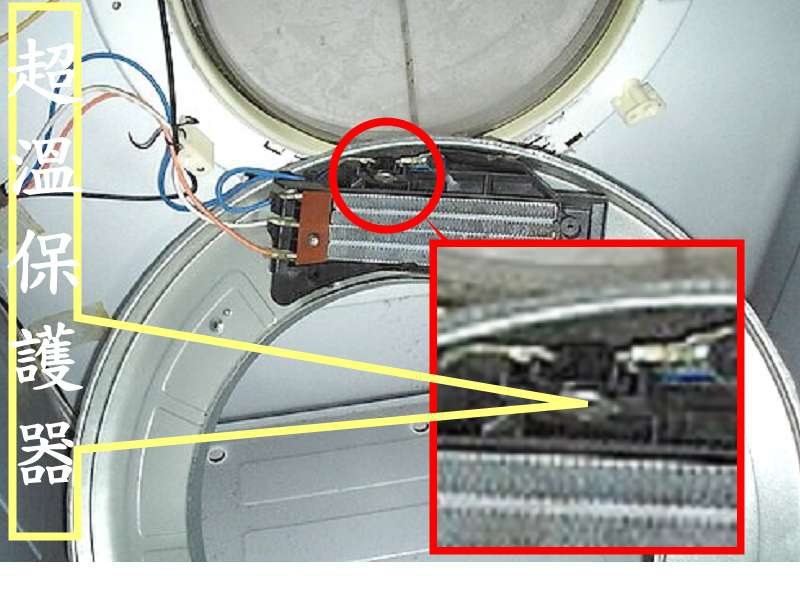

溫度保護器有兩個,一個滾筒溫度,一個是加熱器溫度,溫度不同不能對調使用。

溫度保護器.jpg溫度保護器.jpg 溫度保護器二.jpg

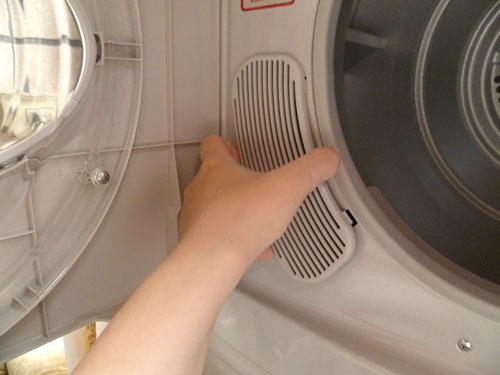

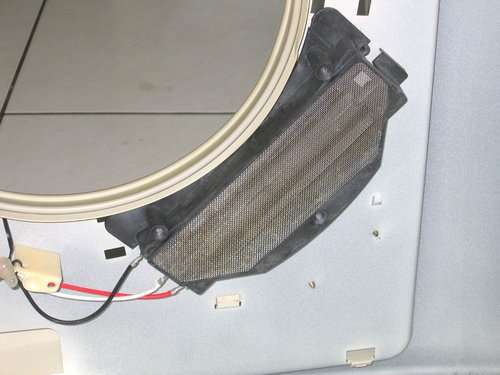

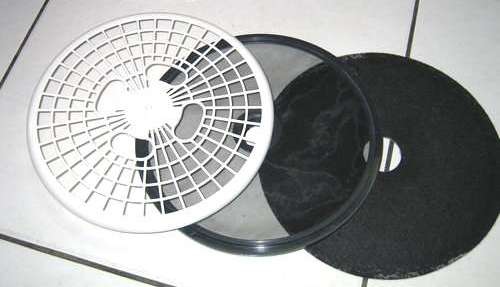

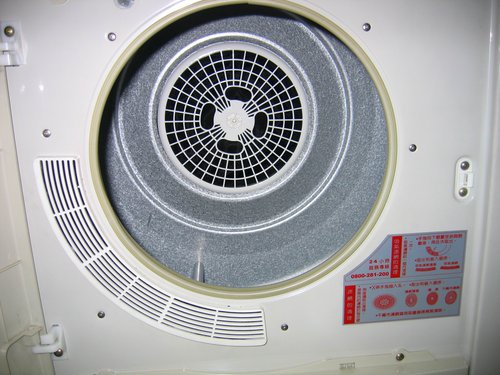

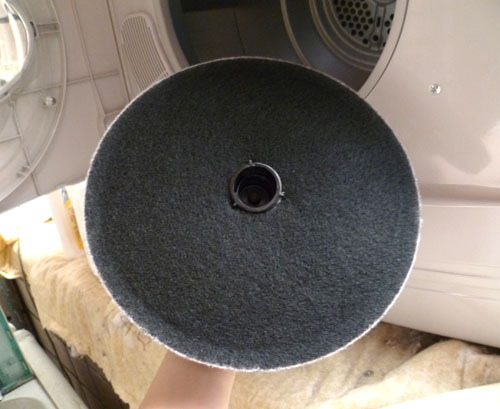

棉絮收集網必須經常清裡,確保正常運轉,別裝錯了。

 濾網2.jpg           P1160112.jpg

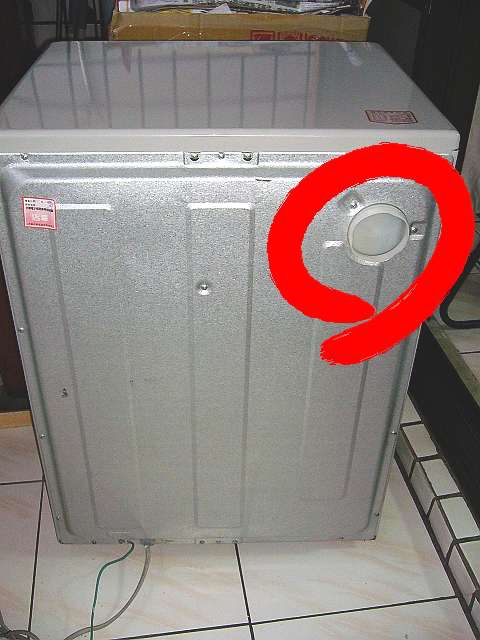

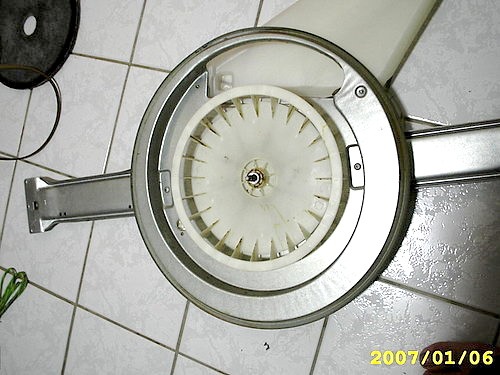

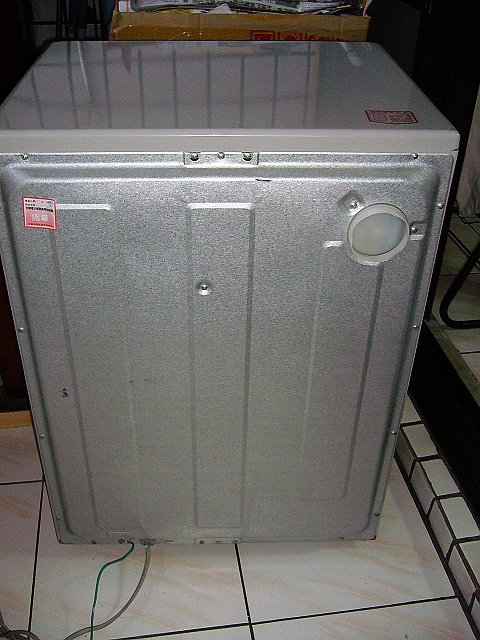

出風口


吸風口

1507ba388981ac.jpg 1507ba38646f8a.jpg
